Целью испытаний являлась проверка энергетических и функциональных показателей оборудования широкополосного радиодоступа (ШРД) Nateks Multilink-E-band диапазона 71 … 76 ГГц и 81 …86 ГГц производства ЗАО "ГК НАТЕКС", работающего на реальной радиотрассе, значительной протяженности, в различных радиоусловиях. А также оценка соответствия указанных показателей, требуемым при использовании РРС в сети связи ОАО "Ростелеком".
Основные показатели вышеуказанного оборудования ШРД:
- Интерфейс - Gigabit Ethernet SFP.
- Скорость передачи данных в радиоканале - не менее 1 Гбит/с.
- Задержка пакетов - не более 50 мс.
- Вариация задержки - не более 10 мс.
Объектом испытаний являлась однопролетная радиорелейная линия (далее РРЛ), построенная на базе оборудования широкополосного радиодоступа серии Nateks Multilink-E-band, производства ЗАО "ГК НАТЕКС". Испытания проводились на РРЛ для антенны диаметром 60 см.
Места установки испытуемой РРЛ и высота подвеса антенн назначались представителями ОАО "Ростелеком" с учетом выполнения условий:
- на радиотрассе должна была обеспечиваться прямая видимость;
- протяженность радиотрассы должна была быть близкой к максимально заявляемой ЗАО "ГК НАТЕКС" для климатического района "К", но не менее 4,5 км для антенны диаметром 60 см.

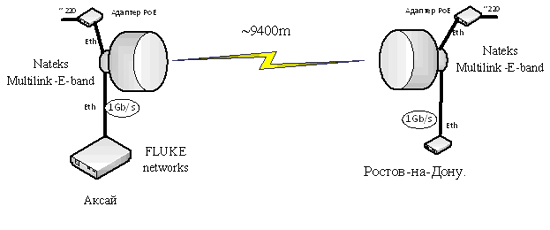

Функциональная схема испытательного участка
Точное позиционирование антенн радиорелейных систем в процессе пусконаладочных работ осуществлялось по уровню сигнала на выходе RSL, измеряемому с помощью цифрового мультиметра.
| Протяженность интервала/диаметр антенн | Мощность передатчика, дБм | Полученное значение RSL |
| 9,4 км / 60 см | +15 дБм | -30 дБм |
Испытания предполагали проведение следующих тестов для Ethernet-пакетов размером 64, 128, 256, 512, 1024 и 1518 байт:
- Пропускная способность.
- Вносимая задержка.
- Колебания задержки.
- Коэффициент ошибок.
| Параметр | Значение |
|---|---|
| Пропускная способность максимальная | 999 999 840 бит/с (999 Мбит/с) |
| Пропускная способность минимальная | 999 995 296 бит/с (999 Мбит/с) |
| Вносимая задержка максимальная | 0,0430 мс (43,0 мкс) |
| Вносимая задержка минимальная | 0,0375 мс (37,5 мкс) |
| Колебания задержки максимальные | 1,3 нс |
| Колебания задержки минимальные | 0,7 нс |
| Коэффициент ошибок максимальный | <5,833 x 10-10 |
| Коэффициент ошибок минимальный | <5,039 x 10-10 |
Испытания в условиях переменной погоды с осадками в виде дождя и умеренным ветром.
Испытания предполагали проведение непрерывного теста в течение 65 часов для Ethernet-кадров уровня L1 размером 1518 байт. Оценивались следующие параметры:
- Пропускная способность (Throughput)
- Вносимая круговая задержка (Current RTD)
- Количество потерянных кадров (Frame loss)
| Параметр | Значение |
|---|---|
| Погодные условия: осадки (дождь), ветер умеренный. | |
| Пропускная способность (Throughput) | 999,958 Мбит/с |
| Вносимая круговая задержка RTD(макс) | 89,02 мкс |
| Вносимая круговая задержка RTD (мин), мкс | 88,77 мкс |
| Количество потерянных кадров (Frame loss ratio), % | 1,56 |
Результат испытаний показал, что оборудование Nateks Multilink-E-band, производства ГК НАТЕКС, успешно справилось с поставленной задачей и соответствует заявленным показателям и качеству.
