Поставка OADM-модулей возможна в вариантах исполнения:

MiniRack 19″ 1 U
В пластиковом корпусе (для монтажа на стену или в муфту)
По ТЗ заказчика
Разъемы — LC, SC

Принципиально выделяются OADM-модули одноканальные и двухканальные. Их отличие заключается в способности принимать и получать оптический сигнал от одного или двух мультиплексоров и физически обусловлено наличием одного или двух приемопередающих блоков. Соответственно, одноканальный OADM-модуль имеет один приемо-передающий блок и способен работать только с одним мультиплексором в «одну сторону». Двухканальный OADM-модуль имеет два приемо-передающих блока и способен работать «в две стороны» с двумя мультиплексорами/демультиплесорами.

Особенности свернуть развернуть

Ввод/вывод одного CWDM-канала (две несущие, частотная сетка совпадает с частотной сеткой SFP CWDM-модулей)
Пассивная оптика
Низкие вносимые потери для транзитных CWDM-каналов
Выделенная длина волны конечному пользователю

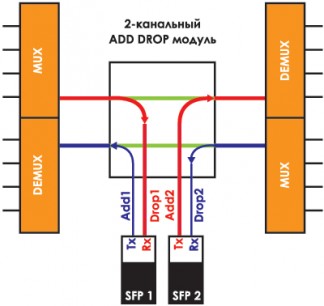

Схема применения свернуть развернуть

Технические характеристики свернуть развернуть

Рабочие длины волн	1270, 1290, 1310, 1330, 1350, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610
Add (вставляемый)/Drop (выделяемый) канал	Любая длина волны из вышеперечисленных, нм
Вносимые потери для Tx1 и Tx2	≤0,7 дБ
Вносимые потери для Rx2 to Rx1	≤0,7 дБ
Оптическая развязка между каналами	≥25
Вносимые потери Drop1	≤0,8 дБ
Вносимые потери Drop2	≤0,8 дБ
Вносимые потери Add1	≤0,8 дБ
Вносимые потери Add2	≤0,8 дБ
Развязка Add/Drop-канала	≥30
Рабочая температура	0 … +70°C
Температура хранения	-40 … +85°C
Тип коннектора	SC, FC, LC (полировка UPC, APC)

Информация для заказа свернуть развернуть

FG-CWDM-OADM-1D (1W)	Однонаправленный OADM модуль для ввода/вывода одной длины волны в прямом направлении. LC оптические разъемы.
FG-CWDM-OADM-1D (2W)	Однонаправленный OADM модуль для ввода/вывода двух длин волн в обратном направлении. LC оптические разъемы
FG-CWDM-OADM-1D-SC	Однонаправленный OADM модуль. SC оптические разъемы.
FG-CWDM-OADM-2D-SC	Двунаправленный OADM модуль. SC оптические разъемы.
