MGS-3M-MRL-E1B/Eth |
Модуль MEGATRANS-3M, MiniRack, LTU, 1*xDSL, без АОКС, 1*E1 120 Ом, 1*Ethernet 10/100BaseT, ЛП/ДП, в комплекте с кабелем питания, кабелем Ethernet, разъeмом для кабеля G.703 и кабелем DSL |
|
MGS-3M-SRL-E1B/Eth |
Модуль MEGATRANS-3M, SubRack, LTU, 1*xDSL, без АОКС, 1*E1 120 Ом, 1*Ethernet 10/100BaseT, ЛП/ДП, в комплекте с кабелем Ethernet, с разъeмом для кабеля G.703 и кабелем DSL |
|
MGS-3M-ASP |
Модуль АОКС для установки на модуль MGS-3M-MRL-E1B или MGS-3M-SRL-E1B |
|
MGS-3-CASE-IP2 |
Влагозащищенный корпус регенератора класса IP-67 для оборудования MEGATRANS-3M. 2 посадочных места |
|
MGS-3-CASE-ST |
Стальной герметичный корпус для регенераторов FlexDSL или MEGATRANS-3M(3L), на 4 платы |
|
MGS-3M-RG-XCVR-E |
Плата приeмопередатчика для установки в регенератор MEGATRANS-3M, 2*xDSL, 1*E1 120 Ом ADD-DROP, REMO, прием ДП |
|
MGS-3M-RG-LIU |
Плата линейного интерфейса для установки в регенератор MEGATRANS-3M, АОКС, подключение датчиков «сухих» контактов |

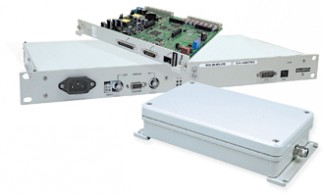

MEGATRANS–3M
MEGATRANS–3M
- Артикул:
- На складе:
- Производитель:НАТЕКС
- * Цена указана с учетом скидки

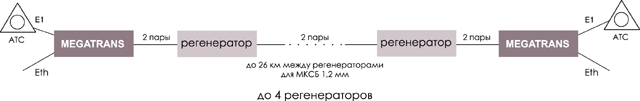

ЦСП MEGATRANS–3M создавалась как версия MEGATRANS–3L , предназначенная для построения небольших трактов, например, на сельских сетях. Она не имеет служебной связи, число регенераторов ограничено четырьмя.
В MEGATRANS–3M также реализован модуль АОКС, что позволяет применять систему на участках до 26 км. Характеристики канала, организованного на базе MEGATRANS–3M, полностью соответствуют требованиям, предъявляемым к магистральным системам передачи.
- Компактность: приемопередатчик, модуль линейного интерфейса и источник ДП выполнены на одной плате
- Экономичность: не дороже обычного xDSL-модема
- Простота: от персонала не требуется специальных знаний при монтаже и настройке
- Совместная работа с К-60
| Линейный стык | |
| Стандарт передачи | рек. МСЭ-Т 991.2 |
|
Тип кабеля |
симметричные кабели типа ТЗ, МКС, КСПП, ЗКП |
|
Схема включения |
двухкабельная или однокабельная |
|
Число пар кабеля для передачи |
2 |
|
Скорость передачи |
200–2056 кбит/с, изменяемая с шагом 64 кбит/с |
|
Линейный код |
TC-PAM адаптивный |
|
Волновое сопротивление |
согласованное с кабелем типа МКС. Возможна настройка под любой тип кабеля |
|
Уровень передачи |
регулируемый, 0 … +15 дБм |
| Пределы затухания линии на частоте 150 кГц 250 кГц |
51 дБ 66 дБ |
|
Защита от опасных мешающих влияний |
согласно рек. МСЭ-Т К.17 |
|
Сетевой стык E1 |
|
|
Стандарт, рекомендации |
ГОСТ 26886-86 п.4, рек. G.703 п.9 |
|
Скорость передачи |
2048 кбит/с |
|
Линейный код |
HDB3 |
|
Волновое сопротивление нагрузки |
120 Ом |
|
Максимальное дрожание фазы на выходе |
согласно п.2 рек. G.823 |
|
Предельно допустимые отклонения тактовой частоты входного сигнала |
± 100 Гц |
|
Пределы затухания линии на частоте 1024 кГц |
0 … 12 дБ |
|
Защита от перенапряжений |
согласно рек. МСЭ-Т К-41 |
|
Дополнительный сетевой стык Ethernet |
|
|
Стандарт |
IEEE 802.3 |
|
Тип |
10/100BaseT |
|
Режим работы |
bridge |
|
Управление |
|
|
Мониторинг |
VT100, опционально SNMP |
|
Передача данных канала управления |
по каналу встроенных операций |
| Электропитание оконечных устройств | |
|
Входное напряжение постоянного тока |
-38 … -72 В или ~220 В 50 Гц (для MRL) |
|
Ток ДП |
60±2 мА |
| Потребляемая мощность модуля LTU: без ДП с ДП |
7 Вт 19,5 Вт |
|
Электропитание регенераторов |
|
|
Максимальная потребляемая мощность регенератора |
менее 5 Вт |
|
Схема питания регенератора |
постоянное напряжение, «провод – провод» |
|
Число регенераторов, дистанционно-питаемых одной цепью ДП |
2 |
|
Сопротивление заземления |
|
|
Аппаратура окончания линейного тракта |
менее 4 Ом |
|
Линейный регенератор |
менее 10 Ом |
|
Габаритные размеры (ВхШхГ) |
|
|
MGS-3M-SRL-xxx |
259х30х233 мм |
|
MGS-3M-MRL-xxx |
43х480х230 мм |
|
MGS-3-CASE-ST |
307х193х272 мм |
|
MGS-3-CASE-IP2 |
300х168х105 мм |

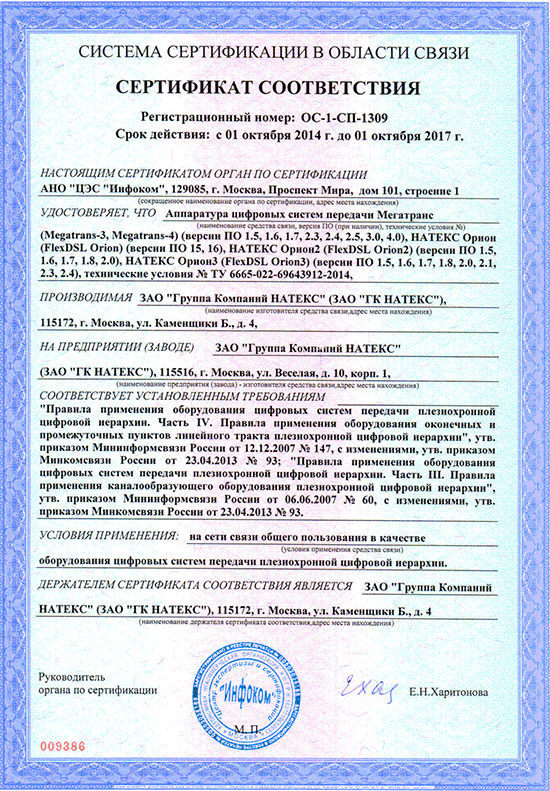

- Сертификат (374 Kb)
