FLEXGAIN GPON-OLT-CHASSIS

FLEXGAIN GPON-OLT-CHASSIS

Оборудование FG-GPON-OLT — современная система широкополосного доступа для сетей FTTH (волокно в дом, волокно в квартиру). FG-GPON-OLT соответствует новому стандарту G.984.6 — доступ по одному волокну до 128 абонентов на расстоянии до 60 км.
Цена *

Применение
Оборудование FG-GPON-OLT — современная система широкополосного доступа для сетей FTTH (волокно в дом, волокно в квартиру). FG-GPON-OLT соответствует новому стандарту G.984.6 — доступ по одному волокну до 128 абонентов на расстоянии до 60 км.

Гибкая конфигурация
Два слота шасси предназначены для плат управления (1+1 резервирование), два слота — для коммутационных плат (1+1 резервирование). Каждая коммутационная плата содержит два порта 10 GbE и 8 портов 1 GbE. Общая скорость Up-link до 56 Гбит/с.

Шина коммутации
Для каждого из двух слотов коммутационной платы (FG-GPON-OLT-SWITCH-CARD) в оборудовании FG-GPON-OLT-CHASSIS предусмотрена шина передачи данных, состоящая из двух взаимозаменяемых каналов, пропускной способностью 10 Гбит/с каждый.

Шина управления
Для каждого из двух слотов платы управления (FG-GPON-OLT-CONTROL-CARD) в оборудовании FG-GPON-OLT-CHASSIS предусмотрена шина управления данных, состоящая из двух взаимозаменяемых каналов, пропускной способностью 1 Гбит/с каждый.

Синхронизация подключения
Оборудование FG-GPON-OLT-CHASSIS имеет два (1+1 резервирование) входа для BITS/SSU каналов синхронизации, а также 2 входа для использования внешнего источника синхронизации.

Коммутационная способность
Оборудование FG-GPON-OLT-CHASSIS имеет архитектуру двойного резервирования с шириной полосы пропускания 20 Гбит/с для каждой платы коммутации и с суммарной шириной полосы пропускания шины передачи данных шасси 400 Гбит/с.

Высокая надежность
Конструкция шасси предусматривает изъятие или добавление одной из плат без нарушения существующих соединений. В системе с одной платой управления (FG-GPON-OLT-CONTROL-CARD) ее отказ не влияет на передачу трафика. Также существует возможность использования резервной платы управления (второй слот для платы FG-GPON-OLT-CONTROL-CARD) для повышения надежности работы системы. Аналогичным образом могут быть использованы две коммутационные платы, обеспечивая 1+1 резервирование.

Управление системой
Управление системой FG-GPON-OLT может осуществляться двумя способами:
1. с помощью EMS-системы управления FlexGain View НАТЕКС, установленной на PC, подключенном к плате управления FG-GPON-OLT-CONTROL-CARD или плате FG-GPON-OLT-SWITCH-CARD;
2. через командную строку CLI.

  • Шасси занимает 12 U, 19″
  • 442x300x533 мм (ШхГхВ)
  • Диапазон рабочих температур: -5 … +50°C
  • Влажность: 5 … 90% без конденсации
  • Все интерфейсы расположены на передней панели
  • Поддержка «горячей» замены плат
  • 10 слотов для плат линейных интерфейсов, по 4 порта на каждой плате, до 128 абонентов на порт
  • Возможность резервирования 1+1 платы управления и коммутационной платы
  • 1+1 резервирование трафика Up-link на разных платах
  • 1+1 резервирования оптических каналов на выходе линейных плат
  • Два входа питания
  • Два входа для каналов синхронизации BITS/SSU
  • Единый вывод «сухих» контактов на плату управления
  • Встроенная система мониторинга состояния волокна (Integrated Fiber management)
  • Принудительное воздушное охлаждение с заменяемым воздушным фильтром
Технические характеристики свернуть развернуть
Вместимость шасси
  • 2 слота — платы управления (1+1 резервирование)
  • 2 слота — коммутационные платы (1+1 резервирование)
  • 10 слотов — платы линейных GPON-интерфейсов
Интерфейс управления
  • Протокол — SNMPv3
  • Интерфейс — 10/100BaseT
  • Количество портов — 2
Интерфейс CTI (Craft Terminal Interface) USB 2.0 (коннектор — тип B)
BITS/SSU каналы синхронизации
  • 2 входа — разъем 75 Ом BNC DB9
  • 2 выхода — разъем 75 Ом BNC DB9
Аварийные сигналы 5 выходов — разъем DB15
Питание Двойной вход — индивидуальное управление схемой: 36 … 72 В
Охлаждение Принудительное воздушное охлаждение с помощью вентиляторов
Физические параметры
  • Размер (ШxГxВ): 422x300x533 мм, 12 U
  • Рабочая температура: -5 … +50°C
  • Влажность: 5 … 90% без конденсата
Информация для заказа свернуть развернуть

FG-GPON-OLT-CHASSIS

Шасси OLT GPON, до 40 PON-портов

FG-GPON-OLT-CONTROL-CARD

Плата управления

FG-GPON-OLT-SWITCH-CARD

Плата коммутации

FG-GPON-OLT-XFP-10G-10 km

XFP, 10-GBE, 10GBASE-LR/LW, dual LC, 1310 нм, 10 км, -40 … +85°C

FG-GPON-OLT-XFP-10G-40 km

XFP, 10-GBE, 10GBASE-LR/LW, dual LC, 1550 нм, 40 км, -40 … +85°C

FG-GPON-OLT-SFP-1G-100m-cooper

SFP, 1-GBE, 1000BASE-T, RJ-45 connector, 100 м

FG-GPON-OLT-SFP-1G-10 km

SFP, 1-GBE, 1000BASE-LX, dual LC, 1310 нм, 10 км, -40 … +85°C

FG-GPON-OLT-SFP-1G-40 km

SFP, 1-GBE, 1000BASE-LX, dual LC, 1550 нм, 40 км, -40 … +85°C

FG-GPON-OLT-LINE-CARD

Линейная плата GPON, до 4-х SFP

FG-GPON-OLT-SFP

SFP GPON 2.5Gb/1.25Gb, SC/UPC, RSSI

FG-GPON-Insert

Заглушка для FG-GPON-OLT

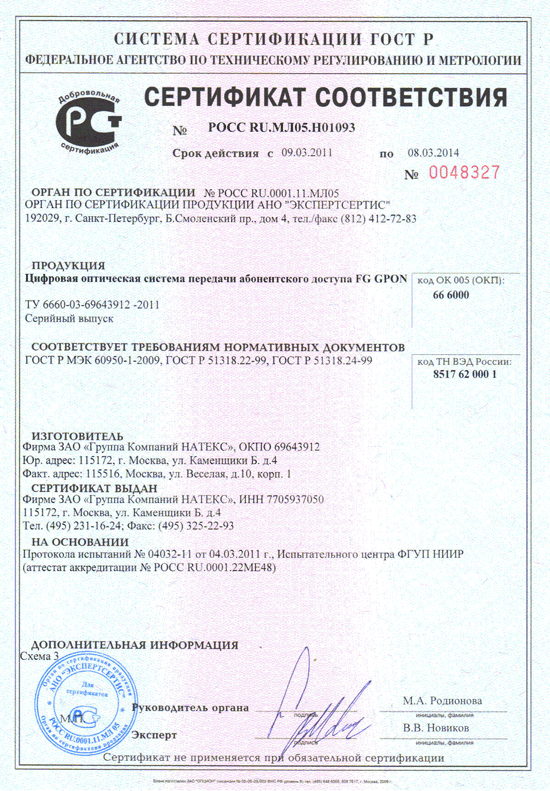

Прикрепленные файлы
